Động cơ rôto bên trong và động cơ rôto bên ngoài là hai cấu trúc phổ biến của động cơ đồng bộ nam châm vĩnh cửu. Sự khác biệt cốt lõi giữa chúng nằm ở vị trí tương đối của bộ phận quay (rôto) và bộ phận đứng yên (stato). Tiếp theo, tôi sẽ giải thích chi tiết về sự khác biệt giữa chúng từ nhiều góc độ.
Bảng so sánh
|
Mục |
động cơ cánh quạt bên trong |
rôto bên ngoài |
|
cấu trúc cơ bản |
Rôto ở bên trong và stato bao quanh rôto ở bên ngoài. |
Rôto ở bên ngoài và stato ở bên trong. Vỏ rôto bao quanh stato. |
|
quán tính quay |
Nhỏ (có bán kính rôto nhỏ và khối lượng tập trung) |
Lớn (bán kính rôto lớn, khối lượng phân bố ở mép ngoài) |
|
Tốc độ |
Cao |
Thấp |
|
mô-men xoắn |
tương đối thấp |
tương đối cao |
|
Điều kiện tản nhiệt |
Tốt (Stator được đặt ở bên ngoài và tiếp xúc trực tiếp với vỏ máy, tạo điều kiện cho việc tản nhiệt) |
Kém (Stator nằm bên trong nên khó tản nhiệt. Cần có thiết kế đặc biệt.) |
|
sức mạnh kết cấu |
Trục rôto phát ra công suất trực tiếp, có kết cấu đơn giản và chắc chắn. |
Vỏ rôto đòi hỏi độ bền cao và có cấu trúc tương đối phức tạp. |
|
kịch bản ứng dụng |
Xe điện, động cơ phụ công nghiệp, máy bay mô hình ({0}}tốc độ cao), thiết bị gia dụng, v.v. |
Máy bay không người lái, quạt, động cơ đĩa, ứng dụng truyền động trực tiếp, v.v. |
1. Cấu trúc cơ bản
Động cơ cánh quạt bên trong:
Đây là dạng động cơ phổ biến và trực quan nhất mà chúng tôi có.
Rôto (bộ phận nam châm vĩnh cửu) nằm ở trung tâm của động cơ, được đỡ bằng các ổ trục và cố định vào trục động cơ.
Stator (lõi có dây đồng quấn quanh) được cố định vào vỏ động cơ và bao quanh rôto.
Trong quá trình hoạt động, rôto ở tâm quay và truyền công suất qua trục.

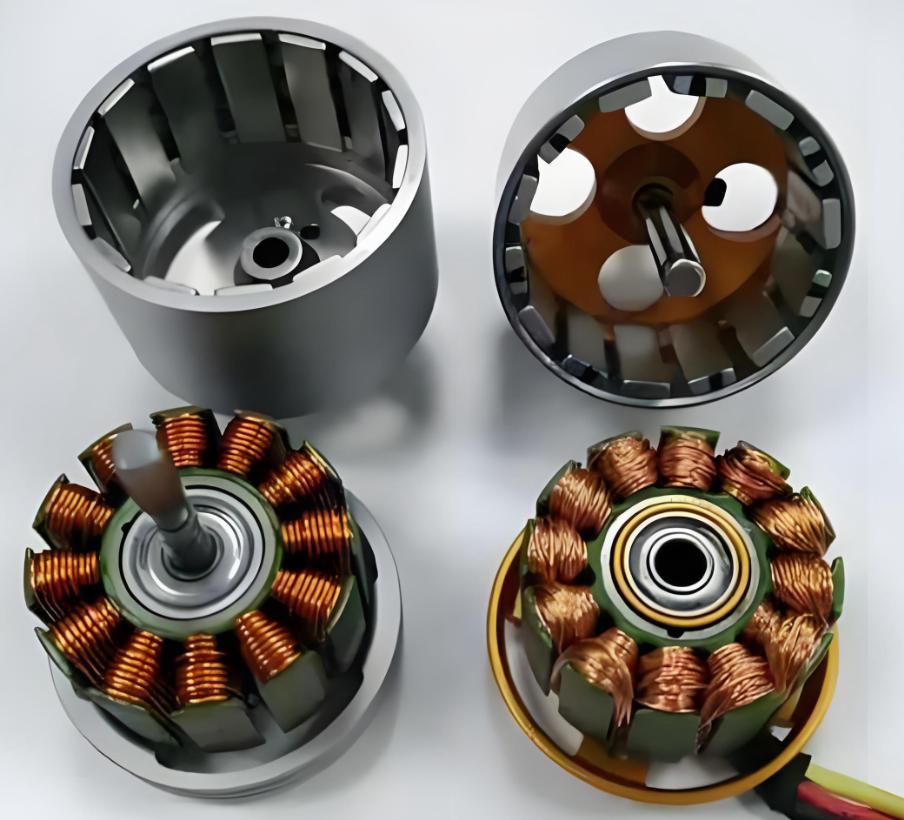

Động cơ cánh quạt ngoài:
Cấu trúc này có thể hiểu là “lật từ trong ra ngoài”.
Stator được cố định vào trục cố định trung tâm của động cơ (và không quay).
Rôto (thường có dạng vỏ và có nam châm vĩnh cửu ở thành trong) bao quanh stato và được đỡ trên một trục cố định bằng vòng bi.
Trong quá trình hoạt động, toàn bộ vỏ cánh quạt bên ngoài quay, trực tiếp dẫn động tải trọng bên ngoài (như cánh quạt, hay cánh quạt của máy bay không người lái).
|
động cơ cánh quạt bên trong |
rôto bên ngoài |
|
|
|
2. So sánh tính năng hiệu suất
Quán tính quay và phản ứng động
Rôto bên trong: Khối lượng rôto tập trung tại tâm quay, dẫn đến mô men quán tính thấp. Điều này có nghĩa là nó có thể khởi động, dừng, tăng tốc và giảm tốc rất nhanh với khả năng phản hồi động tuyệt vời. Nó rất phù hợp cho các ứng dụng yêu cầu điều khiển vị trí nhanh chóng và chính xác, chẳng hạn như robot công nghiệp và hệ thống servo.
Rôto ngoài: Khối lượng của rôto được phân bổ ở mép ngoài, dẫn đến mô men quán tính lớn. Việc khởi động và dừng cần lực lớn hơn và phản hồi chậm hơn. Tuy nhiên, khi nó bắt đầu quay, hoạt động sẽ ổn định hơn, có quán tính lớn hơn, giúp làm dịu đi các dao động tốc độ.
Tốc độ và mô-men xoắn
Rôto bên trong: Rôto có đường kính nhỏ hơn, cho phép nó đạt tốc độ quay cao hơn với cùng vận tốc tuyến tính. Tuy nhiên, do cánh tay mô-men xoắn (bán kính) ngắn nên mô-men xoắn đầu ra tương đối nhỏ hơn dưới cùng một lực từ.
Rôto ngoài: Rôto có đường kính lớn, tương đương với động cơ đĩa có mô men xoắn lớn. Cánh tay mô-men xoắn dài của nó cho phép nó tạo ra mô-men xoắn lớn hơn ở tốc độ quay tương đối thấp hơn. Điều này rất phù hợp cho các ứng dụng truyền động trực tiếp, loại bỏ sự cần thiết của cơ chế giảm tốc.
Hiệu suất tản nhiệt
Rôto bên trong: Nó có lợi thế rõ ràng trong việc tản nhiệt. Các cuộn dây stato tạo ra nhiệt tiếp xúc trực tiếp với vỏ bên ngoài. Nhiệt lượng có thể dễ dàng tản ra môi trường thông qua vỏ máy và tản nhiệt. Do đó, nó có thể chịu được mật độ năng lượng cao hơn.
Rôto bên ngoài: Tản nhiệt là thách thức chính. Stator tạo ra nhiệt được bao bọc bên trong, khiến nhiệt khó thoát ra ngoài và có khả năng khiến động cơ quá nóng. Các thiết kế đặc biệt thường được yêu cầu, chẳng hạn như thiết kế các kênh làm mát bên trong stato bên trong.
Cấu trúc và lắp đặt
Rôto bên trong: Cấu trúc cổ điển, trục đầu ra chắc chắn, lắp đặt dễ dàng.
Rôto bên ngoài: Bản thân vỏ rôto bên ngoài đóng vai trò là đế lắp đặt cho tải (ví dụ: cánh quạt được gắn trực tiếp trên vỏ rôto). Cấu trúc nhỏ gọn và có thể đạt được ổ đĩa trực tiếp. Tuy nhiên, độ bền cơ học và độ cân bằng động của vỏ rất khắt khe.
Tóm tắt các kịch bản ứng dụng
Động cơ cánh quạt bên trong thích hợp cho:
Động cơ dẫn động xe điện: Yêu cầu tốc độ quay cao và được sử dụng kết hợp với bộ giảm tốc.
Robot công nghiệp và máy CNC: Yêu cầu phản hồi động cao và điều khiển chính xác.
Máy bay mô hình tốc độ-cao: Yêu cầu tốc độ quay không tải-cực cao.
Thiết bị gia dụng (như máy giặt, máy hút bụi): Ứng dụng truyền thống và trưởng thành.
Động cơ cánh quạt bên ngoài phù hợp cho:
Máy bay không người lái (nhiều{0}}cánh quạt): Tốc độ quay thấp và đặc tính mô-men xoắn cao khiến nó rất phù hợp để dẫn động trực tiếp các cánh quạt cỡ lớn. Nó có hiệu quả cao, có cấu trúc đơn giản và không cần bảo trì.
Quạt/quạt làm mát: Các cánh quạt được gắn trực tiếp trên vỏ rôto, tạo nên cấu trúc rất nhỏ gọn, hiệu quả và yên tĩnh.
Máy giặt truyền động trực tiếp: Không có dây curoa và hộp số truyền thống, máy giặt trực tiếp sử dụng rôto bên ngoài với tốc độ thấp và mô-men xoắn cao để dẫn động trống bên trong. Nó có tiếng ồn thấp và độ rung thấp.
Động cơ đĩa và động cơ trục: Tích hợp động cơ trực tiếp vào bánh xe là ứng dụng điển hình của cấu trúc rôto ngoài.
